Hydraulique mobile
Hydraulique mobile, du circuit au bloc sur mesure.
Circuits complets, blocs hydrauliques sur mesure, groupes, transmissions hydrostatiques et fonctions de travail pilotées électriquement : nous concevons l'hydraulique de vos machines et le logiciel qui la commande.
En bref
L'hydraulique mobile désigne les circuits hydrauliques embarqués sur les machines mobiles (agricoles, chantier, manutention) : pompes, distributeurs, vérins, moteurs, transmissions hydrostatiques. Un bloc hydraulique sur mesure (bloc foré) regroupe plusieurs fonctions dans une seule pièce usinée, ce qui réduit flexibles, raccords et fuites.
- Circuits hydrauliques complets
- Blocs hydrauliques sur mesure
- Groupes hydrauliques, prises de force
- Transmissions hydrostatiques
- Fonctions de travail et électro-hydraulique
- Équipe issue de HYDAC
L'hydraulique et sa commande, conçues ensemble
Sur une machine moderne, l'hydraulique est pilotée par un calculateur : le comportement de la machine dépend autant du circuit que du logiciel. Nous concevons les deux dans la même équipe, ce qui évite les compromis coûteux entre hydraulicien et automaticien.

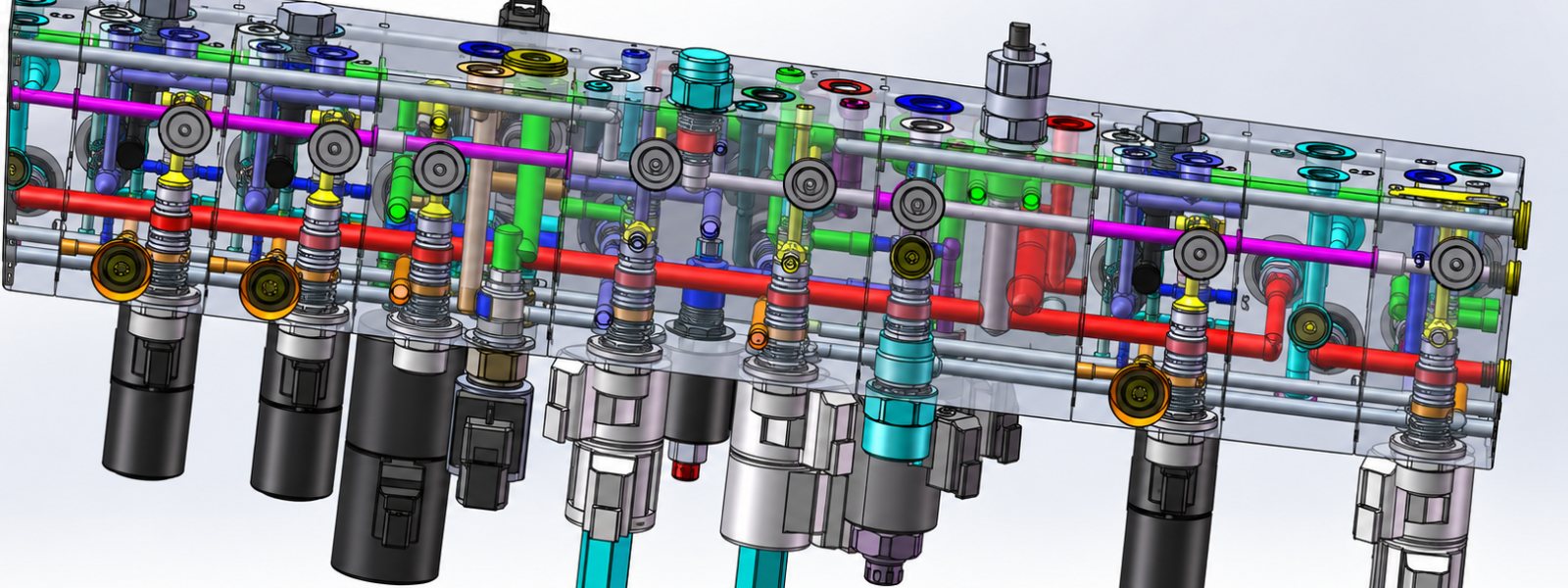

Le bloc hydraulique sur mesure permet de regrouper les fonctions, de réduire le nombre de flexibles et de raccords, et de gagner en fiabilité et en encombrement. Nous le concevons en CAO et le validons sur la machine.
Nos prestations
Circuits complets
Architecture, dimensionnement, schémas hydrauliques.
Blocs sur mesure
Conception de blocs forés intégrant valves et fonctions.
Groupes et transmissions
Groupes hydrauliques, transmissions hydrostatiques, prises de force.
Électro-hydraulique
Commande proportionnelle depuis le calculateur véhicule.
Fonctions de travail
Vérins, relevage, outils, circuits auxiliaires.
Électrification
Hydraulique embarquée sur machines électriques.
Technologies
Comment nous concevons un circuit hydraulique mobile
- Bilan des fonctions : liste des récepteurs (vérins, moteurs, outils), débits, pressions, simultanéités et cycles réels de travail.
- Architecture : centre ouvert, centre fermé ou détection de charge (load sensing), transmission mécanique ou hydrostatique, pompes fixes ou variables.
- Dimensionnement : pompes, distributeurs, vérins, sections de conduites, refroidissement et filtration, pertes de charge.
- Intégration : bloc foré sur mesure lorsque les fonctions s'y prêtent, implantation sur la machine, routage des flexibles.
- Commande : distributeurs proportionnels pilotés par le calculateur, rampes, sécurités et modes dégradés.
- Mise au point : réglages et mesures sur la machine réelle, dans notre atelier et sur notre piste d'essais.
Le bloc hydraulique sur mesure : quand est-il pertinent ?
Un bloc foré regroupe dans une seule pièce usinée les fonctions d'un circuit : distribution, limitation de pression, clapets, équilibrage. Il réduit le nombre de flexibles et de raccords, donc les risques de fuite, le temps de montage et l'encombrement.
Il est particulièrement pertinent pour des machines produites en série, pour des fonctions répétées sur plusieurs outils, ou lorsque la place est comptée. Pour un prototype unique ou des fonctions encore instables, un assemblage de composants standard reste souvent plus souple : nous vous aidons à choisir au bon moment.
Sur une machine électrique, l'hydraulique change de logique : la pompe peut être entraînée à la demande par un moteur électrique, ce qui réduit la consommation et le bruit. Nous concevons ces architectures électro-hydrauliques avec la chaîne de puissance.
Livrables
Schémas hydrauliques
Schémas complets et nomenclature des composants.
Plans du bloc
Modèle 3D, plans de fabrication et de perçage.
Note de dimensionnement
Débits, pressions, pertes de charge, refroidissement.
Questions fréquentes
Concevez-vous des blocs hydrauliques sur mesure ?
Oui, en CAO, avec intégration des valves et des fonctions, puis validation sur la machine.
Pouvez-vous piloter l'hydraulique par calculateur ?
Oui : nous concevons la commande électro-hydraulique et développons le logiciel embarqué correspondant.
Load sensing ou centre ouvert ?
Le load sensing adapte le débit de la pompe au besoin réel et réduit les pertes, au prix d'une plus grande complexité ; le centre ouvert reste simple et robuste pour des fonctions peu nombreuses. Le choix dépend des fonctions, des simultanéités et du coût série visé.
Parlons de votre projet.
Premier échange de 30 minutes, sans engagement, avec un responsable technique.
